通信系ネットワーク向けの迅速・簡単・確実な高信頼性、低価格を特徴とする配線システムです。
MDF・IDF用端子板 (アナログ、デジタル、xDSL等)に最適です
|

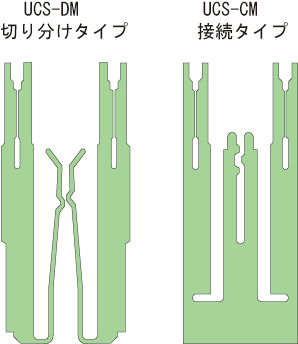

UCS芯線接続の特徴
芯線は斜めに配置されたスリット(a)とその前後の保持(b)
部により、すぐれた耐振動性や長期安定接続性を有して
います。
45度の角度を付けたスリットは芯線との接触面積を広げ
るだけでなく確実に芯線の被覆を剥ぎ、しっかりと固定し
ます。
また、芯線の接続面は空気に触れることの無いガスタイト
接続で、耐久性は更に向上します。 |
芯線径範囲 0.40mm〜0.80mm 単線
外被径範囲 0.69mm〜1.40mm
接続信頼性の高い45度V型接続
切り分け接点は接触抵抗の少ない銀メッキ処理
マルチ接続は0.65mm迄の同径の単線を2本まで
各種アレスタ・新JIS対応保安器モジュールを用意
切断プラグ、テストコード用アクセススリット付き
電気絶縁に配慮したマガジン構造
各種のマウント方式に対応したマガジン構造
芯線をきれいに収めるガイド・フックを装備
PBXリニューアルに適した10対/8対用切断プラグを用意

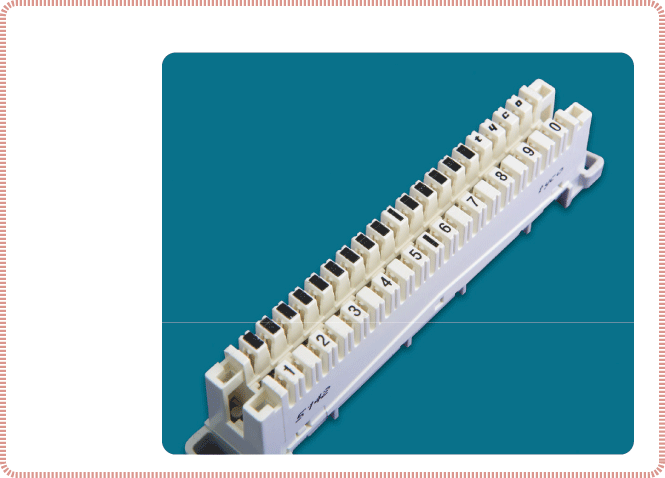

UCSマガジンは難燃性の樹脂を使用(UL94-V0)、RoHS
規制にも対応 |
|
■UCSはその優れた機能・品質により、ドイツテレコム、ロシアテレコム他多くの大手通信会社様の
仕様を取得しています。
QDF キュー ディー エフ |
|
|
QDF |
特 徴 |
太径やより線に対応 |
線径範囲
|
単 線 |
0.40〜0.90 |
より線 |
0.40〜0.64 |
マ ル チ 接 続 |
○ |
最大接続回数 |
200 |
簡 易 工 具 |
○ |
ア ー ス バ ー |
内蔵(10対マガジン) |
保 安 器 |
○モニター付 |
|
|
C5C シー ファイブ シー |
|
|
C5C |
特 徴 |
耐環境型ジェル入り端子
コンパクトタイプ |
線径範囲
|
単 線 |
0.40〜0.65
|
より線 |
− |
マ ル チ 接 続 |
− |
最大接続回数 |
0 |
簡 易 工 具 |
○ |
ア ー ス バ ー |
別 途 |
保 安 器 |
○ジェル入り |
|
|
|
