１０対ディスコネクション　マガジン
　UCS-DM-W-SP　959252-000　
　１０対切り分けタイプ
　番号表示　　　:1〜0(10）
　本体色　 　　　:白色
　販売単位　　　:10個
８対ディスコネクション　マガジン
　UCS-DM-8-W-SP　233366-000　
　8対切り分けタイプ
　番号表示　　　:1〜８
　本体色　 　　　:白色
　販売単位　　　:10個
１０対コネクション　マガジン
　UCS-CM-Ｇ-SP　755476-000
　１０対接続タイプ
　番号表示　　　:1〜0(10）
　本体色　 　　　:グレー
　販売単位　　　:10個
８対コネクション　マガジン
　UCS-CM-8-Ｇ-SP　407646-000　
　８対接続タイプ
　番号表示　　　:1〜8
　本体色　 　　　:グレー
　販売単位　　　:10個
　プラグとマーカー
１０対／8対用切断プラグ　　　　　　　　　　　　　
　●UCSコネクションマガジン（接続タイプ）には取り付ける事ができません
品名コード UCS-BS UCS-BS-8
品　　　　番 953188-000 A12890-000
適用マガジン 10対切り分けタイプ ８対切り分けタイプ
販売単位 20個/パック 20個/パック
１対用切断プラグ　
　●UCSコネクションマガジン（接続タイプ）には取り付ける事ができません
　■20個入りパック
品名コード UCS-BP-W-D20 UCS-BP-BL-D20 UCS-BP-R-D20
品　　　番 D100-3011 D100-3012 D100-3013
プラグ色 白色 黒色 赤色
　100個入りパック
品名コード UCS-BP-W UCS-BP-BL UCS-BP-R
品　　　　番 958814-000 867612-000 889198-000
プラグ色 白色 黒色 赤色
１対用マーカープラグ　　　　　　　　　　　　　　　
　20個入りパック
品名コード UCS-DP-W-D20 UCS-DP-BL-D20 UCS-DP-R-D20
品　　　　番 D100-3021 D100-3022 D100-3023
プラグ色 白色 黒色 赤色
　100個入りパック
品名コード UCS-DP-W UCS-DP-BL UCS-BP-R
品　　　　番 864392-000 841044-000 163650-000
プラグ色 白色 黒色 赤色
　示　名　条　片
ヒンジ型示名条片
　●UCSマガジンの他、アレスタマガジンにも取り付ける事ができます
　●保安器モジュール及びUPCを取り付ける場合は使用できません
品名コード UCS-HLH UCS-HLH-D10 UCS-HLH-8 　UCS-HLH-8-D10
品　　　番 001658-000 D100-3003 F02461-000 　D100-3004
適用マガジン 　10対マガジン用　 　8対マガジン用　　
販売単位 　40個/ﾊﾟｯｸ 　10個/ﾊﾟｯｸ 　40個/ﾊﾟｯｸ 10個/ﾊﾟｯｸ　
巾狭型示名条片
　●マウントフレームのマガジン1個分のスペースを使い取り付けます
品名コード UCS-MLH UCS-MLH-8
品　　　番 472114-000 D31369-000
適用マガジン 10対マガジン用 ８対マガジン用
販売単位 20個/パック 20個/パック
アレスタマガジン　アレスタ付き　　　　　　　　　
　●3極タイプ　過電圧保護
　●230Vガス･ディスチャージ･チューブ
品名コード UCS-ARR-230-10
UCS-ARR-230-8
品 　　　番 D100-3536 D100-3061
適用マガジン 10対マガジン用 8対マガジン用
実装済アレスタ 10個 8個
販　売　単　位 1セット 1セット
　　　　　　　　　　
　　　
ア　レ　ス　タ　　品　名　コ　ー　ド SR3YP-230B-E
ア　レ　ス　タ　　品　　番 D100-3661
種　　　　　　別 3極ガスチューブ
直流放電開始電圧 (100V/s) 184−276V
インパルス放電開始電圧 (1KV/μs) ≦800V
インパルス電流耐量(8/20μs 10回)
(a＋b)−c (KA)		 10KA
交流電流耐量 (１秒10回)　
(a＋ｂ)−c (A) 		20A
製　　造　　社　　名 株式会社　日辰電機製作所


保安器モジュール　　　
　●1対プラグインタイプ　過電圧･過電流保護
　●230Vガス･ディスチャージ･チューブ、PTCR
　●保安器10個に対し、接地バー1個付き
　●販売単位：10個
品　名　コ　ー　ド UCS-PR-5GT-230-C
品　　　　　　　番 C70913-000
保　護　素　子 ガスチューブ・PTCR
直流放電開始電圧　(100V/s) 184−276V
絶　縁　抵　抗　(100V DC) 1000MΩ
静　電　容　量　(1kHz) 15pF
インパルス放電開始電圧 (1KV/μs) ≦600V
フェールセーフ特性 5A/10min
不　　動　　作　　電　　流 120mA
PTCR直流抵抗（室温） 4〜12Ω
交流電流耐量　(1s, 50Hz) 5A
インパルス電流耐量 (8/20μsec)) 5kA


接　地　バ　ー　　　　　
　　UCS-GROUND-BAR　F52262-000
　●保安器モジュール用接地バー
　●UCS10対ディスコネクションマガジン用（切り分けタイプのみ）
　●販売単位：10個



　　　　　　　　　　　 　

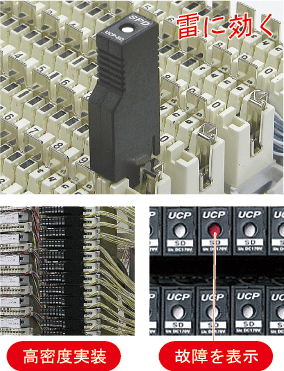

UCSユニバーサル・コネクション・システム対応の高密度保安器モジュール

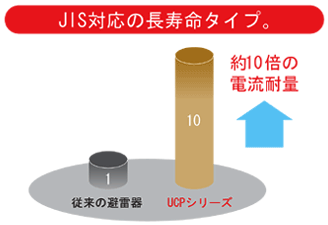

　　●新JISに対応＊1　従来比最大10倍の耐量（当社比）＊2

　　従来の避雷器に比べて電流耐量が大きいため長寿命です。

　●自動復帰タイプ＊3 　ヒューズ交換不要です。
　●無瞬断機能　抜き差し時の信号瞬断がありません。
　●故障表示機能付き（UCP-SD）＊4
　　■接地バーが別途必要となります。
＊１　JIS C 5381-21 カテゴリD1で規定する直撃雷波形10/350μs波形に対応（耐量2.5kA）
＊2　JIS C 5381-21カテゴリC2で規定する8/20μs波形で10kAの耐量
＊3　UCP-A2,UCP-SDはPTCサーミスタのため、ヒューズの様に切れることがありません。
＊4　電流耐量以上の雷サージ電流により保安器モジュールが故障した際、故障表示窓が白から赤に変化し故障を表示します。故障時のリスクを
　　　最小限に抑えられます。

■仕　様　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※周囲温度 20°において

項目 性能
形　式
回路
特長 ガスアレスタと半導体によって構成された雷サージ保護回路・サーミスタによるAC過電流保護 ガスアレスタによる雷サージ保護回路・
サーミスタによるAC過電流保護
適用 情報回線 (xDSL, ISDN, 電話, その他専用線) 一般電話回線
伝送周波数帯域 DC〜10MHz DC〜10MHz
許容回路電圧 Uc DC170V DC170V
直流抵抗 12Ω以下※ 12Ω以下※
インパルス保護性能Up
(1.2/50μs)		 300V以下 800V以下
インパルス電流耐量
(8/20μs)		 10kA 10kA
インパルス電流耐量
(10/350μs)		 2.5kA 2.5kA
過電流保護　
（AC電流制限）		 サーミスタ サーミスタ
故障表示 有り ー
環境条件 温度：−20℃〜＋60℃　　湿度：95%以下（結露不可）
適合マガジン 接地バーを取り付けたディスコネクションマガジン
（タイコエレクトロニクス社）UCS-DM-□W-SP
回路図記号 L1, L2：外線側端子　　T1, T2：機器側端子　　　GDT：アレスタ
　　SA：PNPN素子　　PTC：サーミスタ
　テストコード
4ワイヤ　テストコード
　　短絡機能付きテストコード
品名コード UCS-TC-T-2-P/B UCS-TC-T-5-P/B UCS-TC-T-2-P/M UCS-TC-T-5-P/M
品　　　　番 247604-000 308120-000 D100-1070 　D100-1071
長　　　　さ 　2m　 5m 2m　　 5m
プラグ仕様 　バナナプラグ 　ワニ口クリップ　
販売単位 1本 1本 1本 1本
　　　　　　　　　　　　　　　
２ワイヤ　モニターコード
短絡機能付きモニターコード
品名コード UCS-TC-M-2-P/B UCS-TC-M-5-P/B UCS-TC-M-2-P/M UCS-TC-M-5-P/M
品　　　番 851058-000 225942-000 D100-1080 D100-1081
長　　　さ 　2m　 5m 2m　　 5m
プラグ仕様 　バナナプラグ 　ワニ口クリップ　
販売単位 1本 1本 1本 1本
　　　　　　　　　　　　　　　　　
　接続工具
接続工具
　UCS-IT　449526-000

　簡単で確実な接続を可能とする工具接続と同時に余長をカットします。
　芯線及びマガジン取り外し機能付きベルトに装着するためのホルダー付き
　　　
　販売単位：1個　　　　　　　　　　　　　　

　　芯線判別　IntelliTone（TM）トーナーとプローブ・シリーズ

　　◆　UCSテストコード/モニターコード　バナナプラグ（別売）を直接
　　　　　 トーナーに接続することができます。
　　◆　デジタル方式によりノイズによるケーブル誤認識を解決
　　◆　UCSに接続された芯線の他、同軸ケーブル、裸線、電話線の
　　　　　検出ができます。
　　◆　視覚と音による信号強度表示、従来のアナログ・トーン（1KHz）
　　　　　の生成と検出、導通テスト、電話線テストのDC電源供給等の
　　　　　機能を搭載しています。
　　◆　 IT200シリーズは上記機能にプラスし、ケーブル・マップ試験、
　　　　　電話サービスと極性の検証、イーサネット・リンクの検出（10BAS
　　　　　E-T, 100BASE-TE, 1000BASE-T）が可能です。
　　◆　自動電源OFF機能

　　　　　お問い合わせ先：株式会社フルーク
　　　　　Webサイト：www.flukenetworks.com/jp
　19インチラック用パネル
　　
マウントフレーム毎に8対、10対マガジン用に組み替え可能です。
ジャンパ金具、結束バンド固定穴付き。
19インチラック、EIA及びJIS双方のピッチに対応。

品名コード UCS-PNL-2U-09D UCS-PNL-3U-15D
品　　　番 D100-1017 D100-1016
収　納　数 マガジン　9個 マガジン　15個
高　　　さ 2U 3U
色 黒 黒
付　属　品 M5化粧ネジ　4個
8対/10対用マウントフレーム3段　3個		 M5化粧ネジ　4個
8対/10対用マウントフレーム5段　3個


　ダストカバー
ダストカバー

　UCS-DC-100　728190-000

　マガジンのサイドまで覆う透明なカバーです。
　　　
　　　100対用ダストカバー
　　　販売単位：1個

　　P-3型MDFなどで、上下を隣接して取り付けることはできません。

　　
　　芯線判別　ケーブルトラッカー

　　◆　UCSテストコード/モニターコード　バナナプラグ（別売）を直接
　　　　　発信器に接続することができます。
　　 ◆　小型・軽量化した発信器
　　 ◆　必要な機能を見直し、お求めやすい価格を実現
　　 ◆　4種類の信号を使い分けることにより、確実な検索・対照が可能
　　 ◆　ハブ、スイッチのリンクライトを点灯させるポートID機能付き
　　 ◆　ショートライプの点灯により、ケーブルがオープンかショートかを
　　　　　識別します。
　　 ◆　自動電源OFF機能（発信器）

　　　　　　　お問い合わせ先：原田産業株式会社
　　　　　　　Webサイト：www.haradacorp.co.jp
　10対用マウントフレーム
　　マガジンを確実に固定します
　UCSの他、QDF10対マガジン、C5C10対マガジンも取り付けることができます。
　材質：ステンレススチール

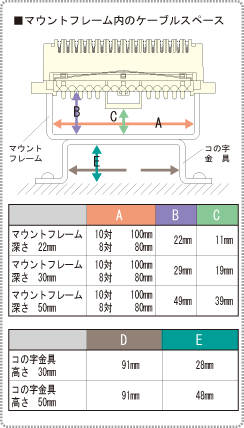

　⇒マウントフレーム内のケーブルスペースについてはこちらを参照ください。
　⇒マウントフレームを木板に取り付ける際の取り付け寸法についてはこちらを参照ください。。
木板固定用

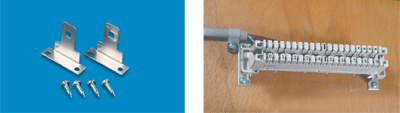

　●UCS固定金具（10対・8対兼用）
品名コード UCS-FX
品　　　番 D100-1050
アース機能 有り
販売単位 1組
　●UCS 10対用クリート
品名コード UCS-MH-N UCS-MH-G
品　　　番 D100-8037 D100-8038
アース機能 無し 有り
付属品 木ネジ4個
販売単位 1個 1個

　　　　　　　＊マガジンは別売
　●UCS 10対用マウントフレーム
品名コード UCS-MF-22-01 UCS-MF-22-03 UCS-MF-30-05 UCS-MF-50-05 UCS-MF-30-06 UCS-MF-50-06
品　　　番 D100-9022 D100-9023 D100-4056 D100-2211 D100-4730 D100-2612
収納数 1個 3個 5個 5個 6個 6個
深　　さ 22mm 22mm 30mm 50mm 30mm 50mm
販売単位 1個 1個 1個 1個 1個 1個
※マウントフレーム10段 UCS-MF-30-10-W、UCS-MF-50-Wは都度製造品です。
木板・P-3型MDF兼用
品名コード UCS-MF-30-10-M UCS-MF-50-10M
品　　　番 D100-4023 D100-2532
収納数 10個 10個
深　　さ 30mm 50mm
背面孔 大型角孔 大型角孔
販売単位 1個 1個
　　　　　　　 　
木板・P-2型MDF兼用
品名コード UCS-MF-30-08-M UCS-MF-50-08-M
品　　　番 D100-9024 D100-9026
収納数 8個 8個
深　　さ 30mm 50mm
背面孔 大型角孔 大型角孔
販売単位 1個 1個



　　マガジンを確実に固定します
　　UCSの他、QDF8対マガジンも取り付けることができます。
　　材質：ステンレススチール

　　⇒マウントフレーム内のケーブルスペースについてはこちらを参照ください。
　　⇒マウントフレームを木板に取り付ける際の取り付け寸法についてはこちらを参照ください。

　木 板 固 定 用　　　　　　　　　　　　　　　　　　　　
　●UCS固定金具（10対・8対兼用）
品名コード UCS-FX
品　　　番 D100-1050
アース機能 有り
販売単位 1組
　●UCS 8対用マウントフレーム
品名コード UCS-MF-30-8-05 UCS-MF-50-8-05
品　　　番 D100-5888 D100-6529
収納数 5個 5個
深　　さ 30mm 50mm
販売単位 1個 1個
※マウントフレーム10段 UCS-MF-30-8-10-W、UCS-MF-50-8-10-Wは都度製造品です。
木板・P-3型MDF兼用　　　　　　　　　　　　　　　　　
品名コード UCS-MF-30-8-10-M UCS-MF-50-8-10-M
品　　　番 D100-5869 D100-6514
収納数 10個 10個
深　　さ 30mm 50mm
背面孔 大型角孔 大型角孔
販売単位 1個 1個
取り付け面 85mm×225mm 85mm×225mm
木板・P-2型MDF兼用　　　　　　　　　　　　　　　　　
品名コード UCS-MF-30-8-08-M UCS-MF-50-8-08-M
品　　　番 D100-9025 D100-9027
収納数 8個 8個
深　　さ 30mm 50mm
背面孔 大型角孔 大型角孔
販売単位 1個 1個
取り付け面 85mm×180mm 85mm×180mm

UCS-MF-MG-01　　　　　　　　　　　　
　●背面のマグネットにより鉄製ボックスの側面内側などに取り付けることのできるマウントフレームです。
UCS10対マガジン用
　ケーブル・ジャンパー線捕縛用機能付き
　付属品　　：結束バンド2本
　販売単位　：1個　
　●高さが限られるボックスなどに適しています。
　●8対及び10対兼用です。
　⇒UCS固定金具を木板に取り付ける際の取り付け寸法についてはこちらを参照ください。
品名コード UCS-FX
品　　　番 D100-1050
アース機能 有り
付属品 木ネジ4個
販売単位 1個
　●HUB収納キャビネット内でケーブルやジャンパー線などまとまりよく固定します。
　●アース機能付きはXDSLスプリッター、アレスタマガジン、UCP保安器モジュールに対応します。
　●P-3型MDFに取り付け可能です。
　●P-2型MDFの空きスペースにもP2変換バー短尺タイプ（別売）を介して取り付けられます。

　　⇒UCS10対用クリートを木板に取り付ける際の取り付け寸法についてはこちらを参照ください。
品名コード UCS-MH-N UCS-MH-G
品　　　番 D100-8037 D100-8038
アース機能 無し 有り
付属品 木ネジ4個
販売単位 1個 1個

＊マガジンは別売
＊マガジンは別売
30対用ボックス　　　
　UCS-BET1-30-I-WM　D36549-000

　収納マガジン数：最大3個
　付属品　　　　：マウントフレーム,　接地端子　
　外　寸　　　　：171×141×83ｍｍ
　販売単位　　　：1個
50対用ボックス　　　　
　UCS-BET1-50-I-ＷＭ　Ｆ01431-000

　収納マガジン数：最大5個
　付属品　　　　：マウントフレーム,　接地端子
　外　寸　　　　：171×171×83mm
　販売単位　　　：1個
100対用ボックス　　　
　UCS-BET1-100-I-WM　F53466-000

　収納マガジン数：最大10個
　付属品　　　　：マウントフレーム,　接地端子
　外　寸　　　　：320×210×120mm
　販売単位　　　：1個

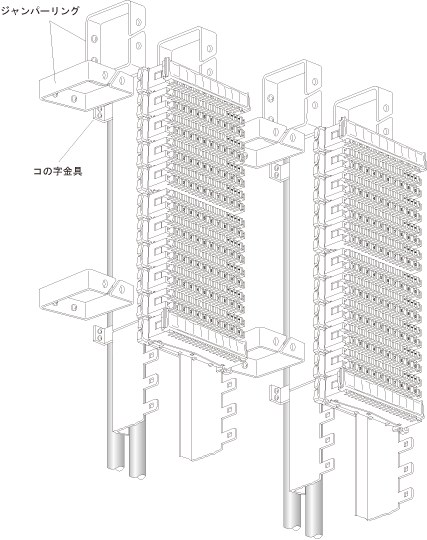

コの字金具　　　
　●マウントフレーム等を木板から浮かせ、ケーブル配線スペースを拡げる事ができます。
品名コード UCS-SS-30 UCS-SS-50
品　　　番 D100-8031 D100-8032
高　　　さ 30mm 50mm
付属品 木ネジ4個
販売単位 1個 1個
角型ジャンパーリング　　　　　　
　●収納容量の大きな80mm×80mm角型ジャンパーリングです。
品名コード UCS-JR-80
品　　　番 J100-3010
付属品 木ネジ2個
販売単位 1個

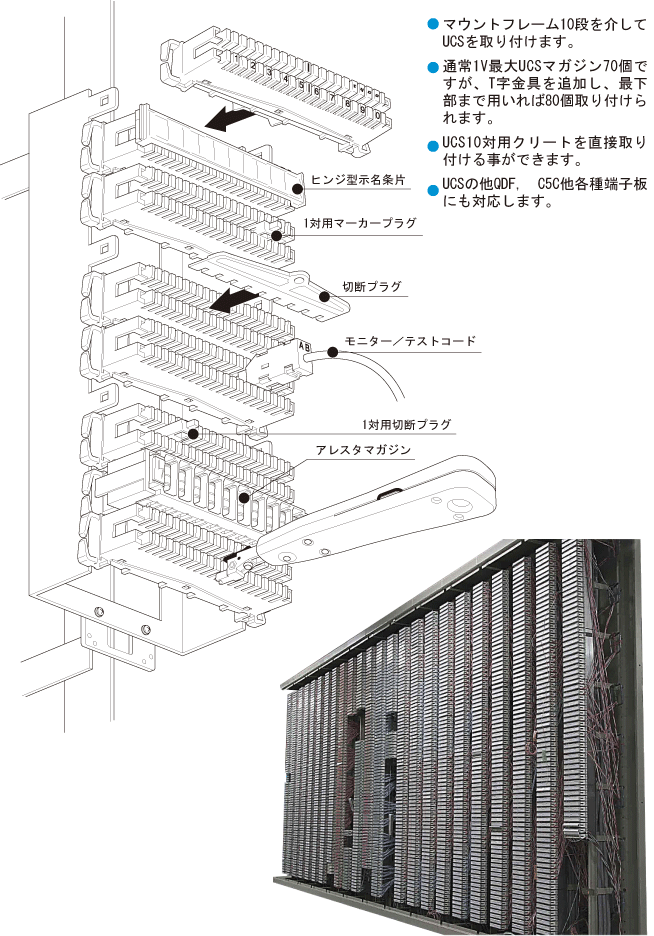

P-3型MDF　　　
　●P-3型MDF架はUCSに最も適したMDF架です。
　　十分なケーブル、ジャンパー線収納スペースを持ち
　　ロッカータイプ等各種品揃えしています。

　◆1V最大UCSマガジン70個（10対の場合700対）
　◆表示板標準添付（アングルタイプのみ）
　◆ジャンパリング付き
　◆塗装色：5Y7/1（ライトベージュ）
　◆アースバー付属
　◆ロッカータイプにつきましては
　　・3Vは観音扉仕様可能
　　・アコーディオンシャッター仕様可能

　◆ 城南通信工業株式会社製　
　

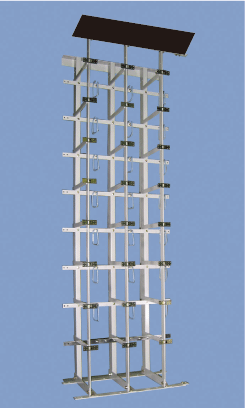

　3Vアングルタイプ　
UCS-P3-3V-JN　　
D100-8003　　　　　
W658 D350 H200　
工事中

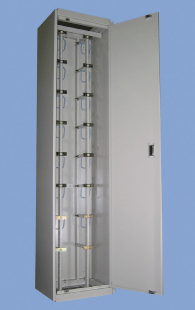

2Vロッカータイプ
UCS-P3-C2V-JN
D100-8012
W460 D380 H2000

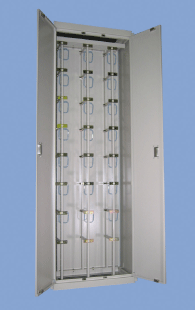

 3Vロッカータイプ
UCS-P3-C3V-JN
D100-8013
W670 D380 H2000
工事中 工事中
品名コード 品　　番 仕　　　様 寸　法
UCS-P3-1V-JN D100-8001 MDF1V／700P／ジャンパリング・表示板付／マウントフレーム別 W218 D350 H2000
UCS-P3-2V-JN D100-8002 MDF2V／1400P／ジャンパリング・表示板付／マウントフレーム別 W438 D350 H2000
UCS-P3-3V-JN D100-8003 MDF3V／2100P／ジャンパリング・表示板付／マウントフレーム別 W658 D350 H2000
UCS-P3-[ ]V-JN D100-800N MDF[ ]V×700P／ジャンパリング・表示板付／マウントフレーム別 　　
UCS-P3-C2V-JN D100-8012 MDF2V／ロッカータイプ／組立式／マウントフレーム別 W460 D380 H200
UCS-P3-C3V-JN D100-8013 MDF3V／ロッカータイプ／組立式／マウントフレーム別 W670 D380 H2000
UCS-P3-CS-JN D100-8014 MDF側板／左右2枚1組 厚み20mm
UCS-P2-1V-ADP-JN D100-8021 P2（VB）MDF取付変換バー／T型金物別売／UCS, P2用端子兼用 H1640（ピッチ45）
UCS-P2-T-ADP-JN D100-8020 同上P2MDF変換バー用T型金物/1Vあたり最大8個取付可
（UCS10対マガジンにて最大700対）

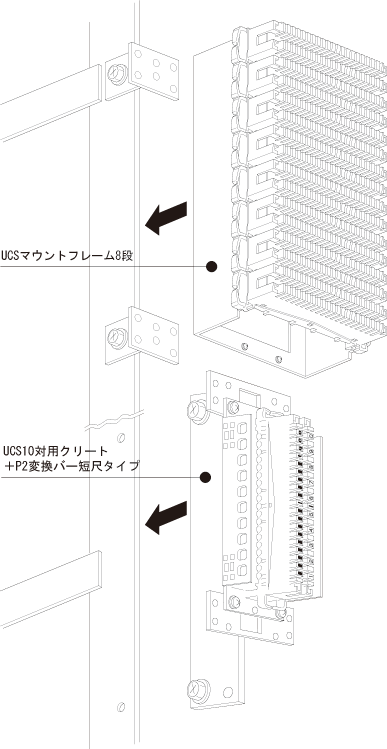

●既設のP-2型MDFを生かして
　　UCSを取り付けることが可能
　　です。マウントフレーム8段は
　　既設のT字金具に直接取り付
　　けることができます。

●P2変換バーを使用すれば、マウントフ
　　レーム10段やUCS10対用クリートを
　　取り付けることができます。

　ご注意：
　　10対用マガジンを左右に隣接させ
　　ると手の入る隙間が確保できなる
　　のでご注意ください。
品　　　名 P2変換バー用Ｔ型金物
品名コード UCS-P2-T-ADP-JN
品　　　番 D100-80200
　●写真のような短いものから、1V
　　全体を変換するものまでご用意
　　しています
　
　　　ラベルプリンター　ピータッチ9500pc　　　　　　　　　　　　　　　　　　　　　　〈ブラザー工業株式会社様製品〉
　　　　　　ピータッチ9500pcはパソコン接続タイプのラベルプリンターで多彩な文字種と
　　　　　　　高解像度印字により、端子板に必要な情報を判りやすく表示できます。

　　　　　　　　　　　　　　　　　USB1.1接続によりパソコンで編集できます。使いやすい
　　　　　　　　　　　　　　　　　　エディターソフトを付属。
　　　　　　　　　　　　　　　　　大量に連番を作成する場合でもハーフカット機能により
　　　　　　　　　　　　　　　　　　なくしたり順番を間違えたりしません。
　　　　　　　　　　　　　　　　　このクラス初のラミネート層により、長期に印刷面を保護します。
　　　　　　　　　　　　　　　　　UCSヒンジ型示名条片には幅12mmのテープが最適です。

　　　　　　　　　　　　　　　　ピータッチ9500pcについて更に詳しくはブラザーホームページをご覧ください。


　　　マウントフレームでのUCS取付の他、スクエアプロファイルでのUCS取付も可能です。その際には、マガジンに
　　　　　スクエアプロファイル金具が必要になります。
